SCHIEBETORANTRIEB MIT FREQUENZUMRICHTER-STEUERUNG

Der Schiebetorantrieb EST-FU ist in einem komfortablen Aluminiumgehäuse mit viel Platz für Zusatzeinbauten verbaut. Die Komponenten sind einfach über ein abschließbares Schwenkhebelschloss zugänglich. Der Antrieb bietet ausreichend Kraft in jeder Situation und ist für Tore mit einer Öffnungsweite von bis zu 30.000mm ausgelegt.

Kontaktieren Sie uns
Erfahren Sie mehr über ELKA-Produkte und entsprechende Zubehörkomponenten. Unser kompetentes Team unterstützt gerne bei der Planung und Umsetzung von Projekten.

Wir freuen uns über Ihre Anfrage.

Aluminiumgehäuse

– Gehäuse aus pulverbeschichtetem Aluminium

– Mit viel Platz für Zusatzeinbauten

– Integrierter Schleifendetektor

Verriegelung

Die Verriegelung des Gehäuses ist über das Schwenkhebelschloss möglich. Profilhalbzylinder können optional bauseitig eingebaut werden.

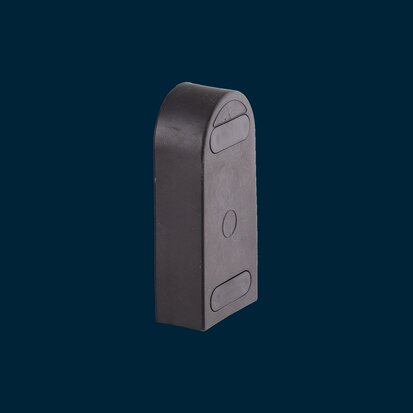

Sicherheitskontaktprofile

Die Aufnahme für Sicherheitskontaktprofile ist im Gehäuse integriert. Außerdem ermöglichen vier getrennte Kontaktprofilauswertungen ein verbessertes Monitoring.

Sicherheitseinrichtungen

Es bestehen Anschlussmöglichkeiten von Schutzeinrichtungen Typ E, wie z.B. Laserscanner. Desweiteren existieren Lichtschrankenanschlüsse mit Testfunktion für Vorraum- und Rückraumüberwachung sowie sicherheitsgerichtete Eingänge (Performance-Level PLc) für die Auswertung von Sicherheitseinrichtungen.

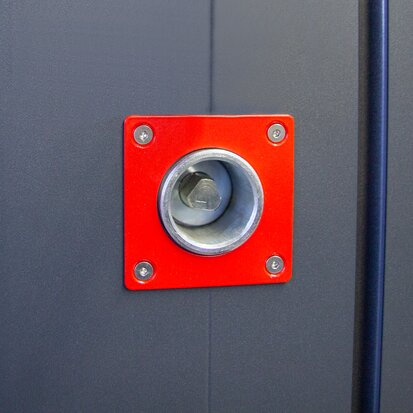

Notentriegelung

Am Motor befindet sich eine betriebssichere mechanische Bremse, welche im spannungsfreien Zustand verriegelt ist. Über den Hebel am Motor ist eine einfache Notentriegelung möglich. Außerdem existiert ein separater Eingang, ein Öffner, für die Brandmeldeanlage.

Schnelle Installation

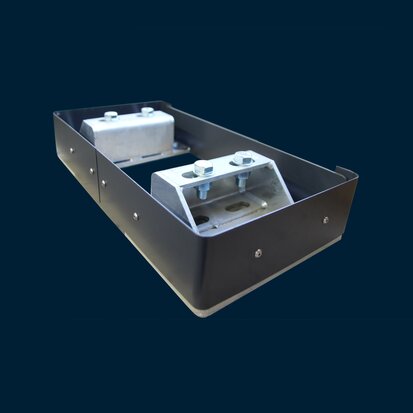

Einfache stufenlose Höheneinstellung des Zahnrades dank Gasdruckfedern und Höhenanzeige. Der Einstellbereich von 100mm ist durch eine optionale Konsole um 90mm erweiterbar.

Schritt für Schritt

Motorsteuerung MO 45FU

Frequenzumrichter-Steuerung mit beleuchtetem Grafikdisplay und Klartext-Menü (4-sprachig).

Mehr Informationen

Antriebsaggregat

Für bauseitige Torpfosten. Mit stahl-verzinktem U-Profil, sowie vorverdrahteter Klemmleiste und Stecksockel für 1-Kanal Schleifendetektor.

PROFESSIONELL

Getriebe und Konstruktion

Hypoidgetriebe mit hohem Wirkungsgrad. Robuste Stahlkonstruktion

Öffnungsweite

Für Toranlagen mit Öffnungsweite von bis zu 30.000mm ausgelegt.

Power Factor Correction (PFC)

Für uneingeschränkten Betrieb auch bei geringer Netzspannung ab 200Vac

PERFEKTE LAUFEIGENSCHAFTEN

Gate Position Control

Exakte Positionsermittlung des Tores – auch nach Stromausfall oder Notentriegelung

Boost-Function

Kurzzeitig höhere Leistung des Motors bei Anfahrt des Tores

Drehzahlregelung

Einstellbare Torgeschwindigkeit, Soft-Start/Soft-Stopp, Einhaltung der Kräfte gemäß EN 12453

ZAHNRÄDER (SEPARAT ERHÄLTLICH)

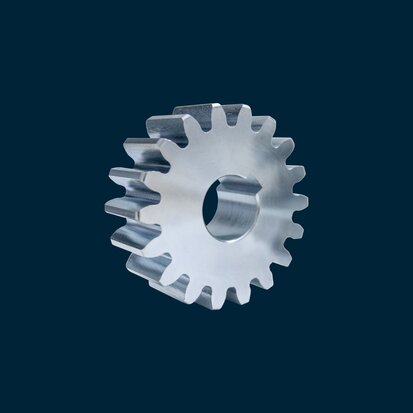

Modul 4

Verzinkter Stahl, Ø 80mm, 18 Zähne

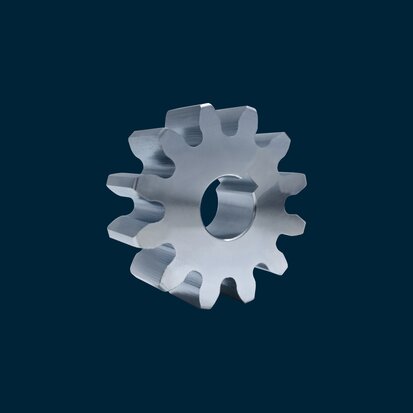

Modul 6

Verzinkter Stahl, Ø 80mm, 12 Zähne

Technische Daten

Typ	Maße B/T/H (mm)	Max. Torgewicht (kg)	Max. Torlänge (mm)	Netz- / Betriebsspannung von (in V)	Laufgeschwindigkeit ca. (m/min.)
EST-FU 3000	530 x 335 x 1185	3000	30000	230V (50Hz) / 230V	16.2

Frequenzumrichter Antriebe

812103000-SET

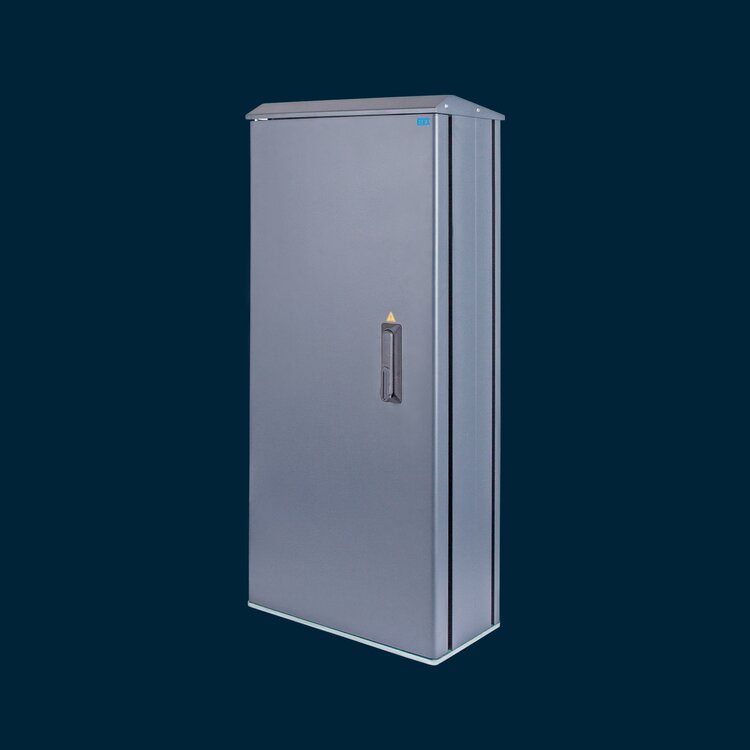

EST-FU 3000, mit MO 45FU

Beschreibung: Schiebetorantrieb EST-FU 3000, Frequenzumrichter-Steuerung MO 45FU, 230V, Aluminiumgehäuse in RAL 7016, bis 3.000kg und 30m Torlänge, ohne Zahnrad

Farbe

Weitere Farben im Konfigurator wählbar

Konfigurieren
