WASSERDICHTER UNTERFLURANTRIEB TERRA-S
Der TERRA-S ist ein einzigartiger Unterflurantrieb, der durch seine solide Verarbeitung überzeugt. Die spielfrei eingestellte Kugelumlaufspindel garantiert einen ruhigen Bewegungsablauf des Tores. Interne Anschläge erlauben den Verzicht auf extern Anschläge bei TOR AUF. Bei Toren bis 2.500mm Flügelbreite kann auch bei TOR ZU auf externe Anschläge verzichtet werden.
Die stabile Trägerkonstruktion leitet das Torgewicht und die Drehkräfte zielgerichtet ins Fundament. Die Trägerplatte zur Aufnahme der Mechanik ist werkseitig mit der Kunststoffwanne verbunden. Hermetisch verschlossen wird das Gehäuse durch die geschliffene Abdeckplatte aus Edelstahl. Für Einstellarbeiten steht eine komfortable Öffnung zur Verfügung.
Kontaktieren Sie uns
Erfahren Sie mehr über ELKA-Produkte und entsprechende Zubehörkomponenten. Unser kompetentes Team unterstützt gerne bei der Planung und Umsetzung von Projekten.
Wir freuen uns über Ihre Anfrage.
Material
– Abdeckplatte aus Edelstahl
– Gehäuse aus Kunststoff
Stabile Konstruktion
Für Torflügel bis 3.500mm und 500kg geeignet.
Die Trägerkonstruktion leitet das Torgewicht und die Drehkräfte zielgerichtet in das Fundament.
Innovativ
Keine externen Anschläge notwendig.
Eine spielfrei eingestellte Kugelumlaufspindel garantiert einen ruhigen Bewegungsablauf.
Motorsteuerung MO36
Einfache Bedienung dank schlanker Menüführung über 2x7-Segment-Anzeige und schneller Übersicht über eingehende Signale durch LEDs an den Eingängen.
Mehr InformationenErforderliches Zubehör
Ab 2.500mm Flügelbreite ist ein Elektro- oder Motorschloss erforderlich.
VARIANTEN
Standard
Einbau zwischen den Torpfosten mit Öffnungswinkel bis 95°, Einbau innen bis 180°

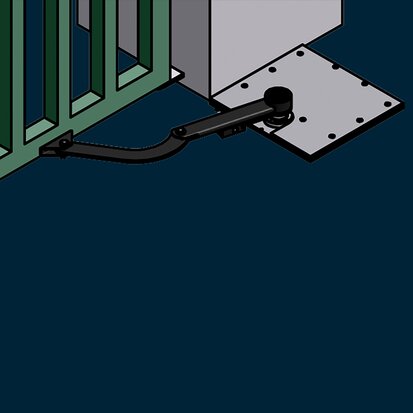

Gelenkarm
Optionaler Einbau von innen mit Öffnungswinkel bis 90°

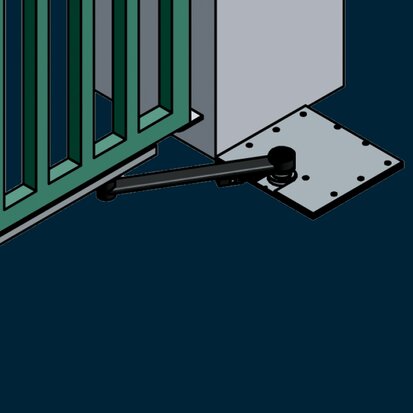

Gerader Arm mit U-Schiene
Optionaler Einbau von innen mit Öffnungswinkel bis 90°
Technische Daten
Typ | Max. Breite pro Flügel (mm) | Laufzeit ca. (s) | Öffnungswinkel (°) |
---|---|---|---|
TERRA-S 250* | 2500 | 12 | 180 |
TERRA-S 350* | 3500 | 12 | 180 |
Für einflügelige Toranlagen benötigen Sie einen Antrieb und eine Motorsteuerung,
für zweiflügelige Toranlagen benötigen Sie zwei Antriebe und eine Motorsteuerung.
* ab 2.500mm Flügelbreite Elektro- oder Motorschloss erforderlich.
TERRA
803000600-SET
Drehtorantrieb TERRA-S 250
- Beschreibung
- Drehtorantrieb TERRA-S 250 24V, für 1-flgl. Tore bis 2.500mm Breite und 500kg Torgewicht (winddurchlässig) ohne Motorsteuerung
